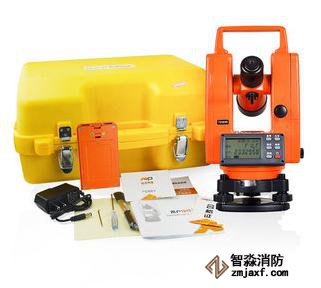

产品名称：电子经纬仪 技术参数：经纬仪-防雷检测设备性能特点:

1．新型支架设计，提高稳定性、可靠性。

2．大屏幕中文显示，操作界面友好。

3．时钟显示。

4．可实现与PC机双向通讯。

5．可控制测距仪实现距离测量。

6．500点数据内存（带有时间信息）。

7．宽温工作范围：-20~+60度

8．应用在线可编程技术，软件升级更为方便快捷。

9．用户操作错误及系统故障提示（共7种）。

10．激光下对点EDJ2-CL电子经纬仪技术指标:

望远镜

镜筒长度　　155mm

物镜孔径　　45mm

放大倍率　　30X

成像　　　　正像

视场角　　　1°30′

鉴别率　　　2.5″

短视距　　1.3m

乘常数　　　100

加常数　　　0

电子测角

小读数　　1″／5″／10″

精度x(1)　　 2″

度盘直径　　71mm

照 明

液晶显示器　　有

光学分划板　　有

数据通讯

EDM通信接口　 有

数据输出接口　 有

补偿器

电子倾斜传感器　　垂直角补偿

补偿范围　　±3′

小读数　　1″／5″

对点器

激光下对电器

水准器

调焦范围　　0.5m—∞

长水准器　　30″／2mm

圆水准器　　8′／2mm

电 源

工作时间　　可充电电池　　27小时

尺 寸

仪器高　　　　 179.5mm

尺寸　　　　　 144X175X324mm

仪器重量　　　 4.9kg

应用举列(已知A、B两点的坐标，求取C点坐标)：

是在已知坐标的A、B两点中一点架设仪器（以仪器架设在A点为例），完成安置对中的基础操作以后对准另一个已知点（B点），然后根据自己的需要配置一个读数1并记录，然后照准C点（未知点）再次读取读数2。读数2与读数1的差值既为角BAC的角度值，再量取AC、BC的距离，就可以用数学方法计算出C点的坐标。

防雷检测仪器设备套装清单

　　序号；仪器设备名称；主要性能要求

　　1.激光测距仪：量程：0-150m

　　2.测厚仪：金属厚度测量，超声波

　　3.经纬仪：量程：0-360°，分辨率：2″

　　4.拉力计：量程：0-40kgf

　　5.可燃气体测试仪：适用气体：可燃气体

　　6.接地电阻测试仪：测试电流：>20mA(正弦波)，分辨率：0.01Ω

　　7.大地网测试仪：测试电流：>3A，分辨率：0.001～99.999Ω，频率可选

　　8.土壤电阻率测试仪：四线法测量，测试电流：>20mA(正弦波)分辨率：0.01Ω

　　9.等电位测试仪：测试电流: ≥1A，四线法测试，分辨率：0.001Ω，具备大容量锂电池

　　10.环路电阻测试仪：电阻测量分辨率：0.001Ω，电流测量分辨率:1μA

　　11.防雷元件测试仪：测试器件：MOV，具备大容量锂电池

　　12.绝缘电阻测试仪：0-1000MΩ

　　13.电磁屏蔽测试设备：屏蔽发生器、屏蔽接收器

　　14.频谱分析仪：9 kHz ~ 6.2 GHz频率范围 ，-160 dBm ~ +20 dBm动态范围

　　15.表面阻抗测试仪：测量范围：103-1010Ω

　　16.静电电位测试仪：测量范围：±20kv

　　17.剩磁测试仪：静态磁场强度测量，量程：0-200mT

　　18.高斯计：量程：0-100mT

　　19.红外线测温仪：-60℃～860℃

　　20.数字万用表：电压、电流、电阻测量，分辨率：3位半

　　21.高性能数字万用表：电压、电流、电阻测量，分辨率：6位半

　　22.智能对讲终端：含GPS定位、对讲、语音通话、轨迹定位、图像采集、传输等功能

　　23.GPS：GPS定位

　　24.防爆对讲机：防爆对讲

　　25.标准电阻：10-3~105欧姆，功率1/2w，线绕型

　　26.钢卷尺：分辨率：0.01m
